Vòng đệm cao su silicone đầu nối ô tô bảo vệ các hệ thống điện quan trọng như thế nào?

1. Vai trò quan trọng của việc bịt kín trong các đầu nối ô tô

Các phương tiện hiện đại chứa hàng trăm đầu nối điện liên kết các cảm biến, bộ truyền động, bộ điều khiển và hệ thống phân phối điện. Một điểm xâm nhập duy nhất của hơi ẩm hoặc ô nhiễm dẫn điện có thể gây ra các lỗi gián đoạn, mã lỗi chẩn đoán sai hoặc lỗi toàn bộ hệ thống. cácĐầu nối ô tô gioăng cao su silicongiải quyết lỗ hổng này bằng cách tạo ra một rào cản bền bỉ, tuân thủ giữa các nửa đầu nối giao phối.

Không giống như các vòng đệm bằng nhựa cứng hoặc vòng chữ O phụ thuộc vào dung sai kích thước chính xác, các miếng đệm cao su silicon có thể điều chỉnh các sai lệch nhỏ, giãn nở nhiệt và mài mòn linh kiện trong suốt thời gian sử dụng của xe. Bản chất dễ tha thứ này đặc biệt có giá trị trong môi trường có độ rung cao như khoang động cơ, nơi các đầu nối chịu áp lực cơ học liên tục do hoạt động của động cơ và đầu vào đường.

Chức năng bịt kín vượt xa khả năng loại trừ nước đơn giản. Các miếng đệm hiệu quả còn ngăn chặn sự xâm nhập của muối đường, bụi phanh, sương dầu và các hóa chất tẩy rửa có thể làm suy giảm bề mặt tiếp xúc và tăng điện trở. Trong trường hợp nghiêm trọng, các đầu nối bị nhiễm bẩn có thể dẫn đến nguy cơ quá nhiệt, phóng hồ quang và thậm chí là hỏa hoạn. Vì vậy, việc lựa chọn một phương pháp thích hợpĐầu nối ô tô gioăng cao su siliconkhông chỉ đơn thuần là một chi tiết thiết kế mà còn là một quyết định cơ bản về độ tin cậy và an toàn.

Dữ liệu ngành chỉ ra rằng lỗi đầu nối điện chiếm một tỷ lệ đáng kể trong các yêu cầu bảo hành trong thiết bị điện tử ô tô. Nhiều lỗi trong số này bắt nguồn từ việc bịt kín không đủ hoặc vật liệu bịt kín bị xuống cấp khi tiếp xúc kéo dài với nhiệt độ và hóa chất dưới nhiệt độ thấp. Cao su silicon, với tính ổn định vốn có trong phạm vi nhiệt độ rộng, mang đến một giải pháp đã được chứng minh cho thách thức dai dẳng này.

• Mất tín hiệu liên tục– độ ẩm bắc cầu giữa các chân khiến kết quả đọc của cảm biến không ổn định.
• Tăng điện trở tiếp xúc– Quá trình oxy hóa và ăn mòn làm tăng nhiệt độ mối nối.
• Đoản mạch– chất gây ô nhiễm dẫn điện tạo ra các đường dẫn điện ngoài ý muốn.
• Lỗi thành phần sớm– mô-đun điều khiển và bộ truyền động mất liên lạc.
• Mã lỗi chẩn đoán– lỗi sai dẫn đến sửa chữa không cần thiết và thời gian ngừng hoạt động.

2. Khoa học vật liệu: Tại sao cao su silicon lại vượt trội trong các ứng dụng bịt kín

Cao su silicon được phân biệt với các chất đàn hồi hữu cơ nhờ khung silicon-oxy, mang lại sự ổn định nhiệt và kháng hóa chất đặc biệt. Mặc dù các vật liệu như nitrile (NBR) hoặc ethylene propylene diene monome (EPDM) hoạt động hiệu quả trong môi trường vừa phải nhưng chúng xuống cấp nhanh chóng trong các điều kiện khắc nghiệt thường thấy trong khoang động cơ hiện đại và vỏ ắc quy xe điện.

Cao su silicon lỏng (LSR) và cao su có độ đặc cao (HCR) là hai dạng chính được sử dụng làm miếng đệm đầu nối. LSR, được xử lý bằng phương pháp ép phun, mang lại đặc tính dòng chảy tuyệt vời cho các hình dạng phức tạp với các chi tiết tinh xảo như bề mặt bịt kín có gân và thiết kế nhiều khoang. HCR, thường được đúc nén hoặc chuyển, mang lại độ bền xé cao hơn cho các miếng đệm lớn hơn hoặc dày hơn. Cả hai biến thể đều có thể được pha chế với các chất phụ gia để tăng cường các đặc tính cụ thể, chẳng hạn như tự bôi trơn để dễ lắp ráp.

Các thuộc tính vật liệu chính làm cho cao su silicon trở thành lựa chọn ưu tiên để bịt kín đầu nối bao gồm:

• Phạm vi nhiệt độ hoạt động rộng– từ -50°C đến +200°C, với một số loại fluorosilicon kéo dài đến +230°C.
• Bộ nén thấp– duy trì lực bịt kín sau khi nén kéo dài, thường dưới 25% ở 150°C trong 22 giờ.
• Khả năng chống ozon và tia cực tím tuyệt vời– không bị nứt hoặc cứng lại khi tiếp xúc với chất oxy hóa trong khí quyển.
• Tính kỵ nước vốn có– đẩy nước và chống lại sự hấp thụ độ ẩm.
• Kháng hóa chất– Chịu được dầu động cơ, chất làm mát, dầu phanh và nhiều dung môi tẩy rửa.
• Tính chất điện môi- duy trì cách điện ngay cả trong điều kiện ẩm ướt.

Cao su Fluorosilicon (F-LSR) là một biến thể chuyên dụng giúp tăng cường khả năng chống lại nhiên liệu và các hóa chất mạnh trong khi vẫn giữ được độ ổn định nhiệt của silicone tiêu chuẩn. Loại này thường được chỉ định cho các đầu nối nằm gần kim phun nhiên liệu, bộ tăng áp hoặc các khu vực khác có tiếp xúc với hydrocarbon.

Quá trình lựa chọn vật liệu phải xem xét môi trường hóa học cụ thể, đặc tính nhiệt độ và nhu cầu cơ học của từng ứng dụng. Một miếng đệm hoạt động tốt trong đầu nối khoang hành khách có thể bị hỏng sớm trong ứng dụng hoạt động kém với chu trình nhiệt và tiếp xúc với hóa chất cao hơn.

3. Các thông số hiệu suất chính cho miếng đệm đầu nối

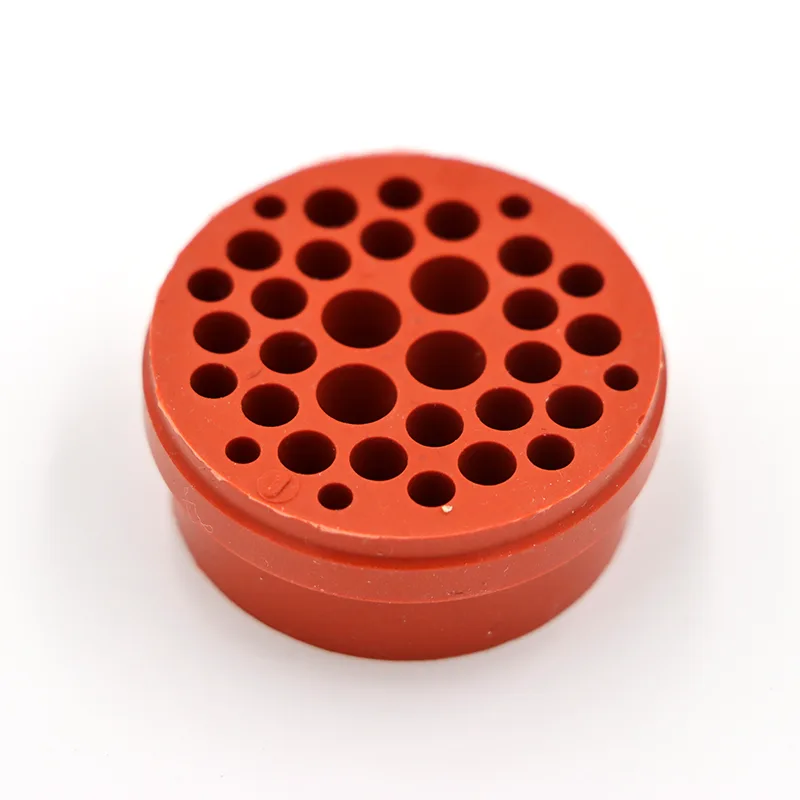

Chỉ định mộtĐầu nối ô tô gioăng cao su siliconđòi hỏi phải đánh giá cẩn thận một số số liệu hiệu suất. Mỗi thông số ảnh hưởng đến khả năng duy trì độ kín đáng tin cậy của miếng đệm trong suốt thời gian hoạt động của xe, có thể vượt quá 15 năm ở một số nền tảng.

Ngoài những đặc tính vật lý này, hình dạng của miếng đệm đóng một vai trò quan trọng. Bề mặt bịt kín có gân hoặc lượn sóng làm tăng áp suất tiếp xúc trên một đơn vị diện tích, cải thiện chất bịt kín chống lại chất lỏng và khí. Hình dạng mặt cắt ngang cũng phải được thiết kế để tránh sự tập trung ứng suất quá mức có thể dẫn đến hư hỏng sớm.

Lực nén là một cân nhắc quan trọng khác. Lực nén không đủ sẽ tạo điều kiện cho các đường dẫn chất lỏng phát triển, trong khi lực nén quá mức có thể tạo áp lực quá lớn cho vỏ đầu nối hoặc khiến miếng đệm nhô ra thành các khoảng trống. Phân tích phần tử hữu hạn (FEA) thường được sử dụng để tối ưu hóa thiết kế miếng đệm nhằm phân bổ ứng suất đồng đều trên bề mặt bịt kín.

4. Môi trường ứng dụng: Từ khoang động cơ đến bộ pin

Môi trường hoạt động của mộtĐầu nối ô tô gioăng cao su siliconthay đổi đáng kể ở các vị trí xe khác nhau. Hiểu các môi trường này là điều cần thiết để lựa chọn loại vật liệu và cấu hình thiết kế phù hợp.

4.1. Đầu nối khoang động cơ

Các đầu nối trong khoang động cơ phải chịu những điều kiện khắc nghiệt nhất: nhiệt độ vượt quá 150°C gần ống xả, tiếp xúc với dầu động cơ, chất làm mát và hơi nhiên liệu cũng như rung động liên tục khi động cơ hoạt động. Các miếng đệm ở khu vực này phải chống lão hóa nhiệt và duy trì lực bịt kín mặc dù chu kỳ nhiệt lặp đi lặp lại. Các loại Fluorosilicon thường được chỉ định cho các đầu nối ở gần hệ thống nhiên liệu.

4.2. Hệ truyền động và truyền động

Các cảm biến và bộ truyền động gắn trên hộp số yêu cầu các miếng đệm chống lại chất lỏng truyền tự động (ATF) và dầu bánh răng. Trong khi silicone tiêu chuẩn có khả năng kháng nhiều loại dầu tốt thì fluorosilicon hoặc các hợp chất silicone có công thức đặc biệt có thể cần thiết để kéo dài tuổi thọ sử dụng trong những môi trường chất lỏng khắc nghiệt này.

4.3. Khoang hành khách và thiết bị điện tử trên thân xe

Các đầu nối nằm bên trong cabin xe có điều kiện ôn hòa hơn: nhiệt độ vừa phải (thường là -20°C đến +85°C), ít tiếp xúc với hóa chất nhất và mức độ rung thấp hơn. Các loại cao su silicon tiêu chuẩn cung cấp hiệu suất cao hơn mức phù hợp trong các ứng dụng này, với mối quan tâm chính là lão hóa lâu dài và khả năng chống lại các chất tẩy rửa.

4.4. Hệ thống ắc quy xe điện

Đầu nối điện áp cao trong bộ pin EV đặt ra những thách thức đặc biệt: tiếp xúc với chất lỏng điện môi, khả năng theo dõi hồ quang và các yêu cầu an toàn nghiêm ngặt. Các miếng đệm silicon trong các ứng dụng này phải thể hiện độ bền điện môi tuyệt vời, khả năng chống cháy và khả năng chống lại chất lỏng làm mát. Các loại tự bôi trơn thường được ưu tiên để tạo điều kiện lắp ráp và giảm nguy cơ hư hỏng đầu nối trong quá trình bảo trì.

4.5. Cảm biến và chiếu sáng bên ngoài

Các đầu nối cho đèn pha, đèn hậu và cảm biến ADAS phải chống lại bức xạ tia cực tím, nước phun trên đường và nhiệt độ khắc nghiệt. Tính ổn định tia cực tím và tính kỵ nước vốn có của silicone làm cho nó trở thành một lựa chọn lý tưởng, miễn là thiết kế miếng đệm kết hợp các tính năng thích hợp với thời tiết.

• nhiệt- nhiệt độ cao nhất, tần suất chu kỳ và thời gian phơi nhiễm.
• Hóa chất- loại chất lỏng, nồng độ và thời gian tiếp xúc.
• Cơ khí– biên độ rung, tần số và chu kỳ kết nối đầu nối.
• Môi trường– Tiếp xúc với tia cực tím, độ ẩm, phun muối và bụi xâm nhập.
• Điện– mức điện áp, dòng điện và điện trở cách điện yêu cầu.

5. Cân nhắc về thiết kế để niêm phong đáng tin cậy

Thiết kế hệ thống bịt kín đầu nối không chỉ bao gồm việc lựa chọn vật liệu và chỉ định giá trị độ cứng. Sự tương tác giữa miếng đệm, vỏ đầu nối và các bộ phận kết nối phải được phân tích cẩn thận để đạt được hiệu suất tối ưu.

5.1. Hình học vòng đệm và cơ chế bịt kín

Cơ chế bịt kín có thể là hướng tâm (bịt kín trên bề mặt hình trụ), hướng trục (bịt kín trên mặt phẳng) hoặc kết hợp cả hai. Phớt hướng tâm, thường được sử dụng trong các đầu nối hình trụ, dựa vào lực nén của miếng đệm giữa các thành vỏ bên trong và bên ngoài. Phớt hướng trục, thường thấy trong các đầu nối hình chữ nhật hoặc nhiều chân, nén miếng đệm giữa hai bề mặt phẳng.

Thiết kế có gân làm tăng số lượng rào cản bịt kín, cung cấp khả năng dự phòng trong trường hợp có những khiếm khuyết nhỏ trên bề mặt. Mỗi gân tạo ra một đường bịt kín riêng biệt và khoảng trống giữa các gân có thể đóng vai trò là vùng giảm áp hoặc bẫy mảnh vụn.

5.2. Khả năng tương thích vật liệu nhà ở

Vật liệu vỏ đầu nối—thường là polyamit (PA), polybutylene terephthalate (PBT) hoặc nhựa nhiệt kỹ thuật khác—phải tương thích với miếng đệm silicon. Một số công thức silicon có thể chứa chất làm dẻo hoặc siloxan tuần hoàn có trọng lượng phân tử thấp có thể di chuyển vào vật liệu vỏ, gây ra vết nứt do ứng suất hoặc thay đổi kích thước. Độ bám dính không sơn lót với nhựa kỹ thuật là một đặc tính mong muốn giúp tăng cường độ bền của con dấu.

5.3. Lực lượng lắp ráp và giao phối

Thiết kế miếng đệm phải cân bằng hiệu suất bịt kín với lực lắp ráp có thể chấp nhận được. Lực chèn quá mạnh có thể làm hỏng các đầu nối hoặc gây khó khăn cho việc lắp ráp trên dây chuyền sản xuất. Các lớp silicone tự bôi trơn giúp giảm ma sát trong quá trình tiếp xúc, dễ dàng lắp ráp trong khi vẫn duy trì hiệu quả bịt kín.

5.4. Dung sai chồng lên nhau

Dung sai sản xuất trong vỏ đầu nối và miếng đệm có thể tích tụ, ảnh hưởng đến độ nén thực tế đạt được trong đầu nối đã lắp ráp. Phân tích dung sai thống kê được sử dụng để đảm bảo rằng miếng đệm vẫn nằm trong phạm vi nén tối ưu của nó trên tất cả các kết hợp dung sai có thể có.

5.5. Tuổi thọ và độ bền của dịch vụ

Các đầu nối ô tô dự kiến ​​​​sẽ duy trì con dấu của chúng trong suốt thời gian sử dụng của xe, thường có nhiều chu kỳ giao phối và không kết nối trong quá trình sản xuất, dịch vụ và sửa chữa. Vật liệu đệm phải chống lại sự đông cứng, mài mòn và mài mòn vĩnh viễn do các hoạt động lặp đi lặp lại của đầu nối.

Việc xác minh thiết kế thường bao gồm sự kết hợp giữa phân tích phần tử hữu hạn (FEA) để dự đoán ứng suất và thử nghiệm vật lý để xác nhận hiệu suất trong các điều kiện dịch vụ mô phỏng.

6. Phương pháp kiểm tra và xác minh chất lượng

Đảm bảo độ tin cậy của mộtĐầu nối ô tô gioăng cao su siliconđòi hỏi một chế độ kiểm tra toàn diện bao gồm các đặc tính vật liệu, độ chính xác về kích thước và hiệu suất chức năng. Các tiêu chuẩn ngành như USCAR-2, ISO 16750 và các thông số kỹ thuật OEM khác nhau cung cấp khuôn khổ cho việc kiểm tra trình độ chuyên môn.

1. Kiểm tra bộ nén– đo biến dạng dư sau khi nén kéo dài ở nhiệt độ cao. Giá trị cài đặt độ nén thấp cho thấy khả năng duy trì lực bịt kín lâu dài tuyệt vời.
2. Kiểm tra rò rỉ– thường được thực hiện với không khí có áp suất hoặc khí heli để phát hiện bất kỳ đường dẫn chất lỏng nào qua giao diện đầu nối bịt kín.
3. Đạp xe nhiệt– đặt đầu nối đã lắp ráp vào các nhiệt độ khắc nghiệt lặp đi lặp lại để đánh giá khả năng duy trì lực bịt kín của miếng đệm thông qua các chu kỳ giãn nở và co lại vì nhiệt.
4. Kiểm tra độ rung– mô phỏng các điều kiện vận hành của xe để xác minh rằng miếng đệm không bị lỏng hoặc mất tính nguyên vẹn của vòng đệm khi bị kích thích cơ học.
5. Thử nghiệm kháng hóa chất– để miếng đệm tiếp xúc với chất lỏng liên quan của ô tô (dầu động cơ, chất làm mát, dầu phanh, nhiên liệu) ở nhiệt độ cao để đánh giá khả năng tương thích của vật liệu và khả năng duy trì hiệu suất.
6. Kiểm tra kích thước– xác minh rằng các kích thước tới hạn của miếng đệm nằm trong phạm vi dung sai quy định bằng cách sử dụng máy đo quang học hoặc máy đo tọa độ.
7. Xác minh độ cứng– xác nhận rằng độ cứng Shore A phù hợp với thông số kỹ thuật, vì độ lệch có thể ảnh hưởng đáng kể đến hiệu suất bịt kín.

Ngoài các bài kiểm tra tiêu chuẩn này, một số ứng dụng có thể yêu cầu các đánh giá chuyên biệt như:

• Thử nghiệm phun muối- đối với các đầu nối tiếp xúc với muối làm tan băng trên đường.
• Kiểm tra phơi nhiễm tia cực tím- đối với đầu nối bên ngoài hoặc đầu nối hở một phần.
• Kiểm tra điện trở cách điện– để xác minh tính chất điện môi sau khi tiếp xúc với môi trường.
• Thử nghiệm ngâm chất lỏng– với chất lỏng cụ thể ở nhiệt độ cao trong thời gian dài.

Các nhà cung cấp đủ tiêu chuẩn thường duy trì khả năng thử nghiệm nội bộ để hỗ trợ việc lặp lại thiết kế nhanh chóng và kiểm soát chất lượng sản xuất.Aobosử dụng các quy trình thử nghiệm toàn diện phù hợp với tiêu chuẩn ô tô quốc tế, đảm bảo rằng mỗi miếng đệm đáp ứng được nhu cầu khắt khe của nền tảng xe hiện đại.
