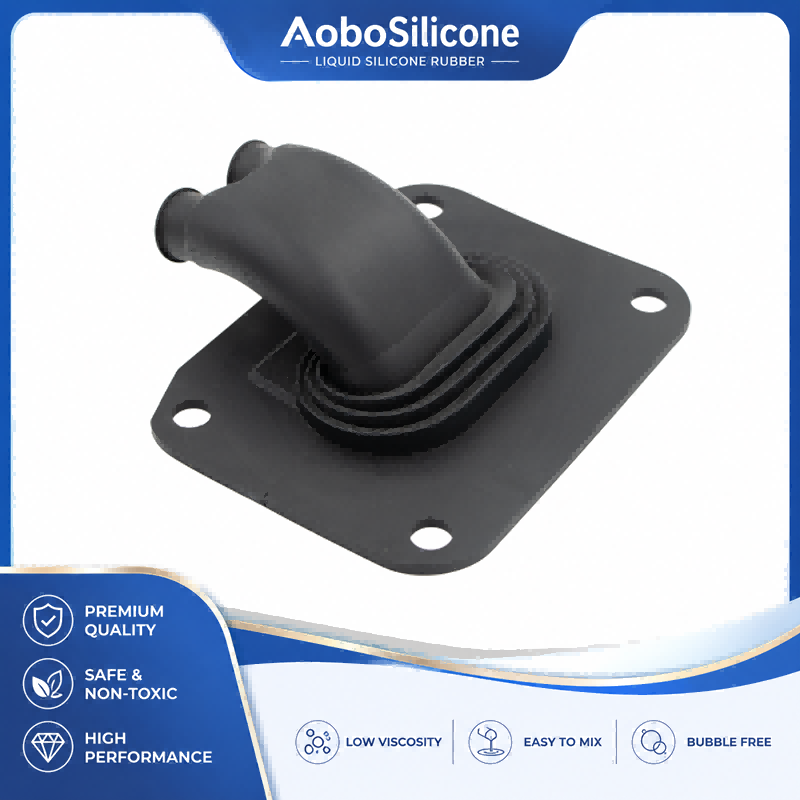

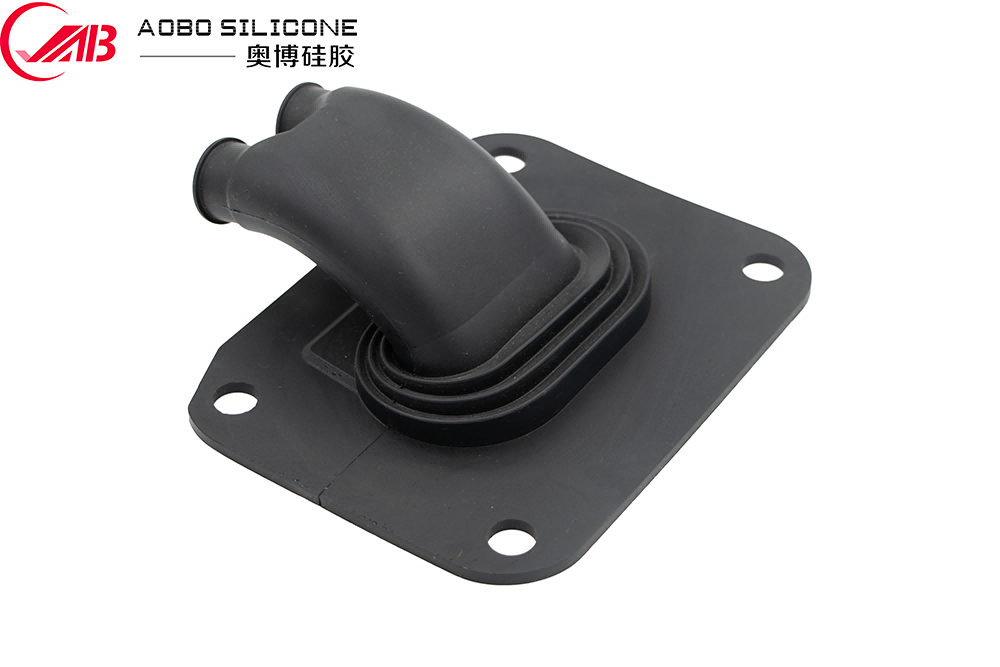

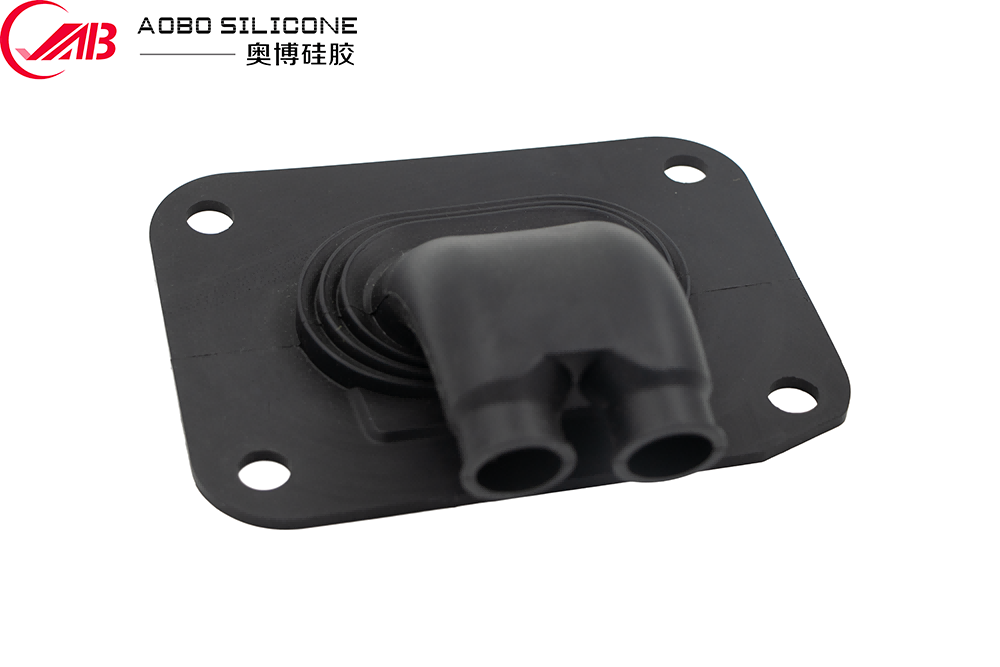

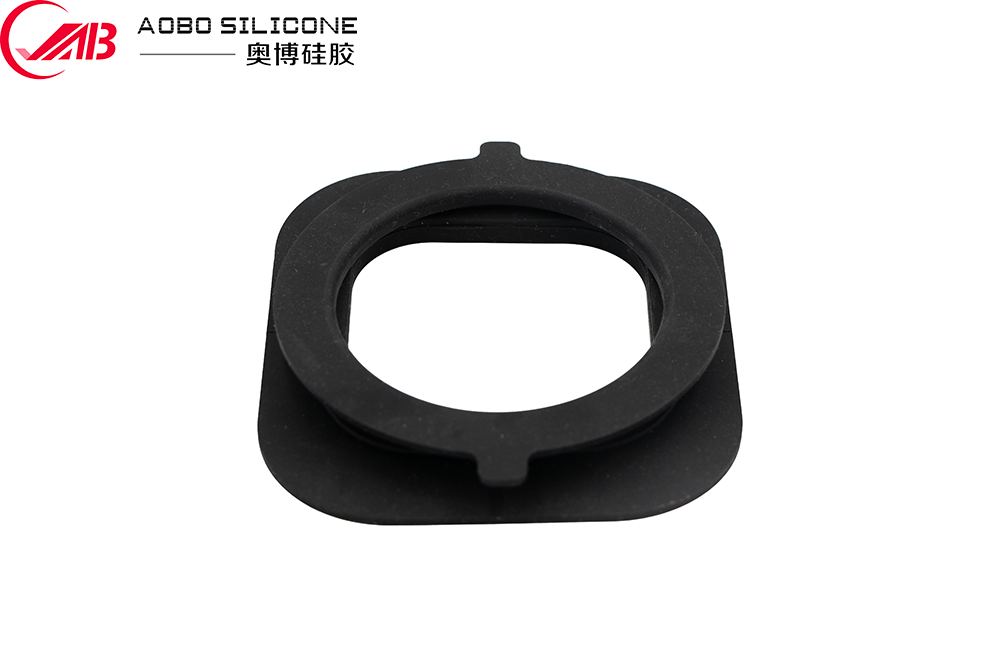

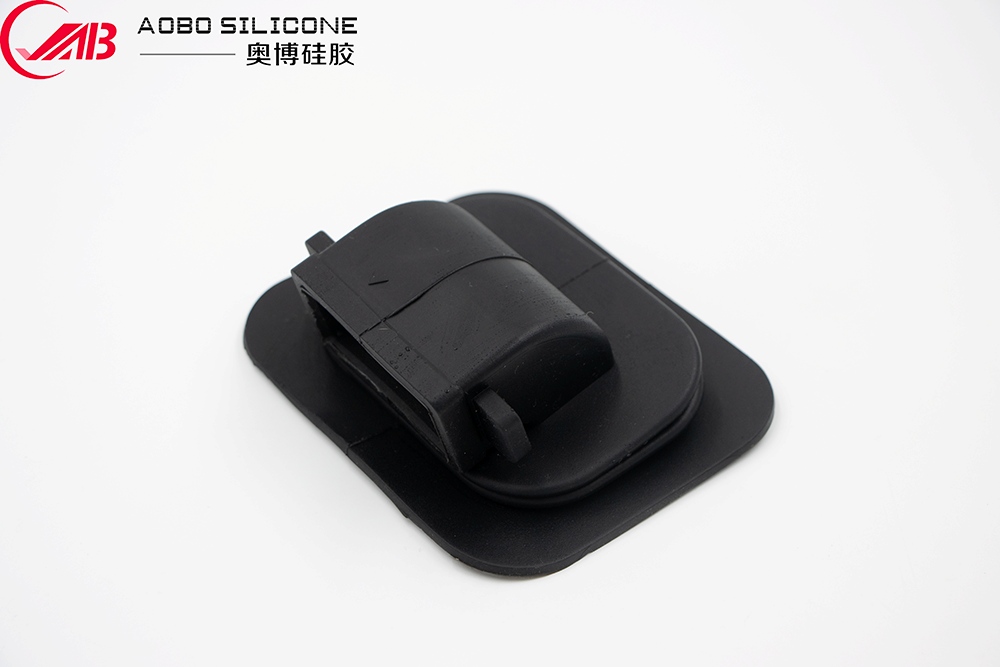

Ống thông hơi ô tô đúc sẵn LSR

Trong hệ thống quản lý nhiệt và HVAC ô tô, ống thông gió không chỉ là một đường dẫn khí đơn giản. Ống dẫn phải duy trì đường dẫn khí ổn định trong khi chịu được rung động, chu kỳ nhiệt, dung sai kích thước và tải lắp ráp lặp đi lặp lại. Tại các điểm kết nối, ngay cả một khe hở nhỏ cũng có thể dẫn đến rò rỉ không khí, gây tiếng ồn hoặc hiệu suất HVAC không ổn định.

Ống thông gió ô tô đúc sẵn LSR kết hợp chất nền kết cấu cứng với lớp đúc cao su silicon lỏng (LSR). Cấu trúc này tạo ra các tính năng đệm và bịt kín tích hợp trực tiếp xung quanh khu vực kết nối, giảm nhu cầu về gioăng cao su riêng biệt và đơn giản hóa việc lắp ráp.

Đối với HVAC ô tô, quản lý nhiệt pin và các ứng dụng định tuyến không khí khác, việc ép xung LSR đặc biệt hữu ích khi một bộ phận yêu cầu bịt kín đàn hồi, cách ly rung, hình học phức tạp và khả năng chịu nhiệt độ lâu dài trong một bộ phận đúc duy nhất.

Tại sao nên sử dụng LSR Overmolding cho ống dẫn khí ô tô?

Các ống dẫn khí ô tô truyền thống có thể dựa vào các vòng chữ O riêng biệt, vòng đệm xốp, ống bọc cao su hoặc kẹp cơ khí để bù cho dung sai kích thước. Mặc dù các giải pháp này có thể hoạt động nhưng chúng làm tăng số lượng thành phần và tạo ra các giao diện lắp ráp bổ sung.

Ống dẫn ô tô đúc sẵn LSR tích hợp vật liệu bịt kín linh hoạt trực tiếp lên ống hoặc đầu nối cứng.

Cấu trúc cơ bản thường bao gồm:

● Chất nền cứng:PA, PP, PBT, PC/ABS hoặc các loại nhựa kỹ thuật khác tùy thuộc vào ứng dụng
● Lớp niêm phong LSR:đúc xung quanh các giao diện đã chọn
● Hình học niêm phong chức năng:môi, xương sườn, hạt, tay áo hoặc bề mặt tiếp xúc tùy chỉnh
● Tính năng kết nối:các cấu trúc vừa vặn, rãnh, điểm định vị hoặc các bộ phận khóa cơ khí

Thiết kế này cho phép phần silicon bù đắp cho những thay đổi kích thước nhỏ trong khi vẫn duy trì áp lực tiếp xúc với bộ phận giao phối.

Kết quả là tạo ra một giải pháp tích hợp hơn cho các ứng dụng trong đó các cụm làm kín riêng biệt thông thường có thể tạo ra sự phức tạp trong lắp ráp.

Hiệu suất vật liệu và giá trị kỹ thuật

Cao su silicon lỏng được chọn cho các ứng dụng ô tô vì đặc tính của nó vẫn tương đối ổn định trong phạm vi nhiệt độ rộng.

Tùy thuộc vào loại và công thức LSR đã chọn, các đặc điểm điển hình có thể bao gồm:

Giá trị thực tế phụ thuộc vào công thức silicon đã chọn, điều kiện đúc, hình học và yêu cầu ứng dụng. Thông số kỹ thuật cuối cùng phải được xác nhận trong quá trình phát triển sản phẩm.

Chịu nhiệt độ

Ống dẫn HVAC ô tô có thể gặp biến động nhiệt độ lặp đi lặp lại. Các ứng dụng quản lý nhiệt và âm thầm cũng có thể khiến các bộ phận tiếp xúc với nhiệt độ cao.

LSR duy trì tính linh hoạt trong phạm vi nhiệt độ rộng, khiến nó phù hợp với các bộ phận tiếp xúc với không khí nóng, không khí lạnh, chu kỳ nhiệt và thay đổi nhiệt độ động cơ hoặc khoang pin.

Niêm phong đàn hồi

Không giống như nhựa cứng, silicone có thể biến dạng khi chịu nén và phục hồi sau khi giải phóng tải. Đặc tính này cho phép phần được đúc quá mức duy trì sự tiếp xúc với các bề mặt tiếp xúc mặc dù có sự thay đổi kích thước nhỏ.

Đối với các bộ phận định tuyến không khí, điều này giúp giảm rò rỉ tại các điểm kết nối.

Cách ly rung

Lớp silicon cũng hoạt động như một giao diện tuân thủ giữa các thành phần cứng nhắc.

Khi các mô-đun HVAC, máy thổi, ống dẫn hoặc cấu trúc xe rung, phần silicon dẻo có thể hấp thụ một phần chuyển động cơ học thay vì truyền toàn bộ rung động trực tiếp qua ống dẫn cứng.

Điều này làm chobộ phận ép cao su siliconehữu ích khi yêu cầu cách ly đồng thời và cách ly rung động.

Ứng dụng ô tô điển hình

cácỐng thông hơi ô tô đúc sẵn LSRcó thể được thiết kế cho một số loại hệ thống quản lý nhiệt và không khí trên xe.

1. Phân phối không khí HVAC

Đối với xe chở khách, bộ phận này có thể được sử dụng xung quanh các cửa thoát khí HVAC, ống nhánh, giao diện định tuyến không khí và các phần kết nối linh hoạt.

Khu vực bịt kín bằng silicon giúp điều chỉnh dung sai lắp ráp trong khi vẫn duy trì đường dẫn khí khép kín.

2. Quản lý nhiệt độ pin

Xe điện chú trọng nhiều hơn đến việc quản lý nhiệt.

Các ống dẫn khí có thể được sử dụng để dẫn không khí được điều hòa xung quanh các mô-đun pin hoặc cụm quản lý nhiệt. Trong những môi trường này, độ ổn định về kích thước, hiệu suất bịt kín, khả năng chống rung và chu trình nhiệt độ trở nên đặc biệt quan trọng.

3. Làm mát trục điện tử và điện tử công suất

Một số kiến ​​trúc quản lý nhiệt EV nhất định sử dụng các kênh không khí hoặc chất lỏng chuyên dụng xung quanh các bộ phận điện tử công suất và hệ thống truyền động.

Giao diện silicon được đúc quá mức có thể cung cấp kết nối tuân thủ giữa các bộ phận cứng, nơi cần phải điều chỉnh độ rung và giãn nở nhiệt.

4. Định tuyến không khí dưới mui xe

Các bộ phận được lắp đặt trong khoang động cơ phải đối mặt với điều kiện môi trường và nhiệt độ khắt khe hơn.

LSR có thể được chọn khi cần có giao diện bịt kín linh hoạt mà không cần đưa vào ống bọc đàn hồi riêng biệt.

Những cân nhắc thiết kế chính

Quá trình ép xung thành công phụ thuộc rất nhiều vào bề mặt tiếp xúc giữa silicone và chất nền. Do đó, bộ phận này phải được thiết kế cho cảdòng chảy silicon và khả năng lưu giữ cơ họcthay vì chỉ thêm một lớp silicon vào ống nhựa hiện có.

Hình học nền

Chất nền nhựa phải cung cấp đủ độ ổn định cơ học trong quá trình phun và sử dụng.

Các yếu tố thiết kế tiềm năng bao gồm:

● Đường cắt cơ học
● Xương sườn giữ
● Rãnh
● Xuyên lỗ
● Cấu trúc khóa
● Tính năng định vị
● Bề mặt liên kết được kiểm soát

Khi cần có độ bám dính hóa học giữa LSR và chất nền, cần đánh giá tính tương thích của vật liệu và xử lý bề mặt trong quá trình phát triển.

Độ dày của tường silicon

Độ dày silicon phải được xác định theo lực bịt kín, biến dạng, hình học và điều kiện phun cần thiết.

Các phần quá mỏng có thể gây khó khăn cho việc lấp đầy, trong khi các phần dày không cần thiết có thể làm tăng mức tiêu thụ vật liệu và thời gian bảo dưỡng.

Để bịt kín các môi và các bề mặt linh hoạt, hình học phải được xác nhận thông qua phân tích nén và biến dạng thay vì chỉ dựa vào độ dày danh nghĩa.

Dung sai chồng lên nhau

Kết nối ống dẫn ô tô thường liên quan đến một số thành phần được đúc hoặc đóng dấu.

Giao diện silicon có thể bù cho sự thay đổi kích thước của từng bộ phận, nhưng nó không nên được coi là vật thay thế cho thiết kế dung sai thích hợp.

Trong quá trình đánh giá DFM, các kỹ sư nên xem xét:

● Dung sai kích thước của chất nền
● Dung sai khuôn silicon
● Dung sai thành phần giao phối
● Phạm vi nén
● Lực lượng lắp ráp
● Phục hồi con dấu
● Giãn nở nhiệt

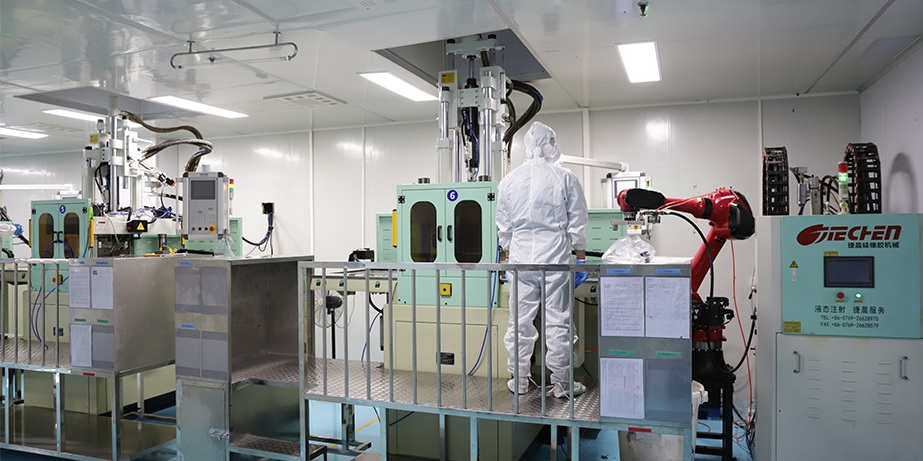

Quy trình sản xuất

Khác biệtLSR ghi đè ống dẫn ô tôQuá trình sản xuất bao gồm một số công đoạn được kiểm soát.

1. Chuẩn bị bề mặt:Thành phần nhựa cứng được đúc riêng biệt và được kiểm tra độ đồng nhất về kích thước, độ nhiễm bẩn, độ chớp và các khuyết tật bề mặt.

2. Định vị chèn:Chất nền được định vị chính xác bên trong khuôn LSR. Đối với sản xuất nhiều khoang, việc định vị hạt dao nhất quán là đặc biệt quan trọng vì ngay cả những sai lệch nhỏ cũng có thể ảnh hưởng đến độ dày silicon và hình dạng đệm kín.

3. Tiêm LSR:Silicone lỏng hai thành phần được đo, trộn và bơm vào khuôn. Bởi vì LSR có độ nhớt thấp trước khi đóng rắn, nên nó có thể lấp đầy các cấu trúc bịt kín tương đối phức tạp và các khu vực chức năng mỏng khi hệ thống thông gió và đường dẫn khuôn được thiết kế hợp lý.

4. Lưu hóa:Silicone xử lý bên trong khuôn được nung nóng và tạo thành cấu trúc bịt kín đàn hồi cuối cùng. Các thông số bảo dưỡng phải được kiểm soát để đạt được độ cứng ổn định, độ ổn định kích thước và chất lượng bề mặt.

5. Tháo khuôn và kiểm tra:Sau khi đúc, thành phần được kiểm tra:

● Đèn nháy
● Ảnh ngắn
● Bẫy khí
● Khuyết tật bề mặt
● Dịch chuyển silicon
● Lỗi liên kết hoặc lưu giữ
● Độ lệch kích thước

Kích thước niêm phong quan trọng có thể được đo bằng cách sử dụng đồ gá chuyên dụng hoặc thiết bị kiểm tra tự động.

Kiểm soát chất lượng cho các ứng dụng ô tô

Đối với các nhóm mua ô tô, chỉ chứng nhận vật liệu thôi là chưa đủ. Tổ hợp đúc sẵn đã hoàn thiện cần được đánh giá như một thành phần chức năng.

Một chương trình kiểm tra phù hợp có thể bao gồm:

Đối với các dự án ô tô, các điều kiện thử nghiệm phải được xác định theo môi trường thực tế của phương tiện thay vì sử dụng các điều kiện chung của phòng thí nghiệm.

Độ bền, độ kín, NVH và hiệu suất nhiệt độ

Hiệu suất niêm phong

Phần silicon phải duy trì lực nén có kiểm soát đối với bề mặt tiếp xúc. Vành hoặc hạt bịt kín được thiết kế tốt có thể đáp ứng được những thay đổi lắp ráp nhỏ mà không cần lực chèn quá mức.

Đối với hệ thống HVAC, việc kiểm tra rò rỉ phải được thực hiện trong điều kiện áp suất và nhiệt độ xác định.

Những cân nhắc của NVH

Các ống dẫn khí có thể trở thành nguồn gây rung động không mong muốn và tiếng ồn của luồng khí nếu các bộ phận cứng truyền rung động cơ học trực tiếp vào kết cấu xe.

Lớp phủ đàn hồi có thể cung cấp một mức độ cách ly cơ học giữa ống dẫn và các bộ phận lân cận.

Tuy nhiên, hiệu suất NVH phụ thuộc vào hệ thống hoàn chỉnh, bao gồm tốc độ luồng không khí, hình dạng ống dẫn, phương pháp lắp đặt, đặc tính quạt/quạt và cấu trúc xe.

Đạp xe nhiệt

Sự chuyển đổi lặp đi lặp lại giữa nhiệt độ thấp và cao có thể gây ra sự giãn nở khác biệt giữa chất nền silicon và nhựa.

Do đó, thiết kế khuôn quá mức phải tính đến sự khác biệt về:

● Hệ số giãn nở nhiệt
● Mô đun đàn hồi
● Hình học giao diện
● Độ bám dính hoặc lưu giữ cơ học
● Độ dày của tường

Chống lão hóa

Các bộ phận của ô tô có thể tiếp xúc với nhiệt, độ ẩm, ozon, chất tẩy rửa và các yếu tố môi trường khác.

Do đó, loại LSR đã chọn phải được đánh giá dựa trên mức độ tiếp xúc với hóa chất và môi trường thực tế dự kiến ​​trong quá trình vận hành xe.

Tùy chỉnh cho các nhà cung cấp OEM và cấp

cácỐng thông hơi ô tô đúc sẵn LSRcó thể được tùy chỉnh theo nền tảng xe và kiến ​​trúc HVAC.

Các tùy chọn tùy chỉnh điển hình bao gồm:

● Vật liệu nền
● Độ cứng của silicon
● Màu silicon
● Đường kính ống dẫn
● Độ dày của tường
● Hình học môi bịt kín
● Hình học đầu nối
● Khu vực ép khuôn
● Cấu trúc giữ cơ học
● Kết cấu bề mặt
● Đánh dấu hoặc nhận dạng
● Cấu hình đóng gói

Đối với các dự án mới, tệp CAD 3D, bản vẽ 2D, thông số kỹ thuật vật liệu, khối lượng sản xuất mục tiêu và yêu cầu về môi trường có thể được sử dụng để thiết lập đánh giá DFM ban đầu.

Sau đó, dụng cụ nguyên mẫu hoặc khuôn thử nghiệm có thể được sử dụng để xác nhận quá trình làm đầy, độ chính xác về kích thước, hoạt động bịt kín và lắp ráp trước khi hoàn thiện công cụ sản xuất hàng loạt.

Kinh nghiệm dự án: Giảm thiểu các thành phần trong kết nối HVAC

Một dự án phát triển HVAC ô tô điển hình có thể bắt đầu bằng một ống nhựa cứng kết hợp với một gioăng cao su được lắp ráp riêng biệt.

Nhóm kỹ thuật có thể gặp phải ba vấn đề tái diễn: vòng đệm có thể dịch chuyển trong quá trình lắp ráp, kết nối đòi hỏi thêm nhân công lắp ráp và sự thay đổi kích thước giữa ống dẫn và vỏ giao phối ảnh hưởng đến tính nhất quán của vòng đệm.

Giải pháp ép khuôn silicon lỏng có thể thay thế vòng đệm riêng biệt bằng cách đúc cấu trúc đệm kín silicon được kiểm soát trực tiếp vào kết nối ống dẫn.

Trong quá trình phát triển, các điểm tối ưu hóa quan trọng thường bao gồm độ cứng silicon, hình dạng môi bịt kín, tỷ lệ nén, tính năng giữ lại chất nền và vị trí cổng phun.

Mục tiêu không chỉ đơn giản là làm cho thành phần mềm hơn. Mục tiêu kỹ thuật là thiết lập một giao diện được điều khiển cung cấplực bịt kín lặp lại, hoạt động lắp ráp ổn định, cách ly rung và khả năng chống chịu môi trường lâu dài.

Kiểu thiết kế này đặc biệt phù hợp với nền tảng xe điện, nơi hệ thống quản lý nhiệt pin và HVAC ngày càng yêu cầu các bộ phận nhỏ gọn, nhẹ và tích hợp cao.

Tại sao nên chọn Ống dẫn đúc khuôn LSR thay vì gioăng cao su riêng biệt?

Sự lựa chọn tốt nhất phụ thuộc vào khối lượng sản xuất, đầu tư dụng cụ, hiệu suất bịt kín cần thiết, phương pháp lắp ráp và kiến ​​trúc nền tảng xe.

Câu hỏi thường gặp

Ống dẫn khí ô tô được đúc sẵn LSR là gì?
Nó là bộ phận định tuyến không khí của ô tô kết hợp chất nền cứng với cao su silicon lỏng được đúc trực tiếp trên các khu vực đã chọn. Phần silicon có thể cung cấp khả năng bịt kín, đệm, cách ly rung và bù dung sai.

Những vật liệu nào có thể được sử dụng làm chất nền?
Các lựa chọn phổ biến bao gồm các loại nhựa kỹ thuật như PA, PP, PBT và PC/ABS. Lựa chọn cuối cùng phụ thuộc vào nhiệt độ, mức độ tiếp xúc với hóa chất, yêu cầu cơ học và khả năng tương thích với LSR.

Silicone có thể được liên kết với nhựa?
Đúng. Tùy thuộc vào sự kết hợp và thiết kế vật liệu, silicone có thể được liên kết hóa học với chất nền hoặc được giữ lại về mặt cơ học thông qua các rãnh, gân, đường cắt và các đặc điểm cấu trúc khác. Kiểm tra độ bám dính phải được thực hiện trong quá trình xác nhận sản phẩm.

Phạm vi nhiệt độ nào silicone có thể chịu được?
Một công thức silicon cấp ô tô điển hình có thể hỗ trợ khoảng-50°C đến +200°C, nhưng phạm vi hoạt động thực tế phụ thuộc vào cấp độ LSR đã chọn và các điều kiện ứng dụng. Việc tiếp xúc liên tục, chu kỳ nhiệt và lão hóa môi trường cần được đánh giá riêng biệt.

Sản phẩm có phù hợp với xe điện không?
Đúng. Sự kết hợp giữa khả năng chịu nhiệt, đệm kín đàn hồi, cách ly rung và đúc tích hợp giúp nó phù hợp với các ứng dụng quản lý nhiệt pin và HVAC EV đã chọn.

Hình dạng ống dẫn có thể được tùy chỉnh?
Đúng. Đường kính, cấu trúc kết nối, môi bịt kín, độ cứng silicon, diện tích phủ ngoài, vật liệu nền, màu sắc và các tính năng kích thước khác có thể được phát triển theo bản vẽ của khách hàng và yêu cầu ứng dụng.

Nguồn cung cấp tập trung vào kỹ thuật cho việc ép xung LSR ô tô

Đối với các chương trình ô tô, yếu tố quan trọng không chỉ đơn giản là sản xuất một bộ phận silicon. cácỐng thông hơi ô tô đúc sẵn LSRphải được phát triển xung quanh giao diện bịt kín hoàn chỉnh, khả năng chịu đựng của chất nền, môi trường nhiệt, điều kiện rung và quy trình lắp ráp.

Aobo Silicone hỗ trợ phát triển khuôn silicon tùy chỉnh từĐánh giá và tạo công cụ DFM để ép phun, kiểm tra, lấy mẫu và sản xuất khối lượng LSR. Với kinh nghiệm về đúc silicon chính xác và các bộ phận tùy chỉnh dành cho ô tô, quy trình sản xuất có thể được điều chỉnh cho phù hợp với các yêu cầu về vật liệu, hình học, dung sai và thử nghiệm dành riêng cho dự án.

Đối với các dự án OEM, Cấp 1 và Cấp 2, hãy cung cấp bản vẽ 2D/3D, vật liệu nền, phạm vi nhiệt độ mục tiêu, khối lượng hàng năm và các yêu cầu về niêm phong để bắt đầu đánh giá kỹ thuật và báo giá.
