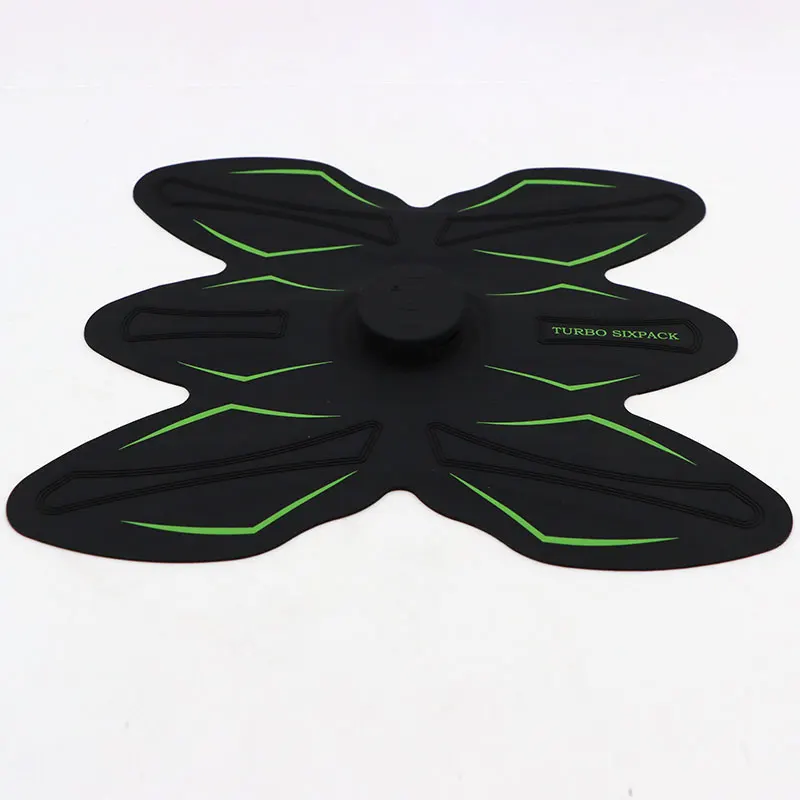

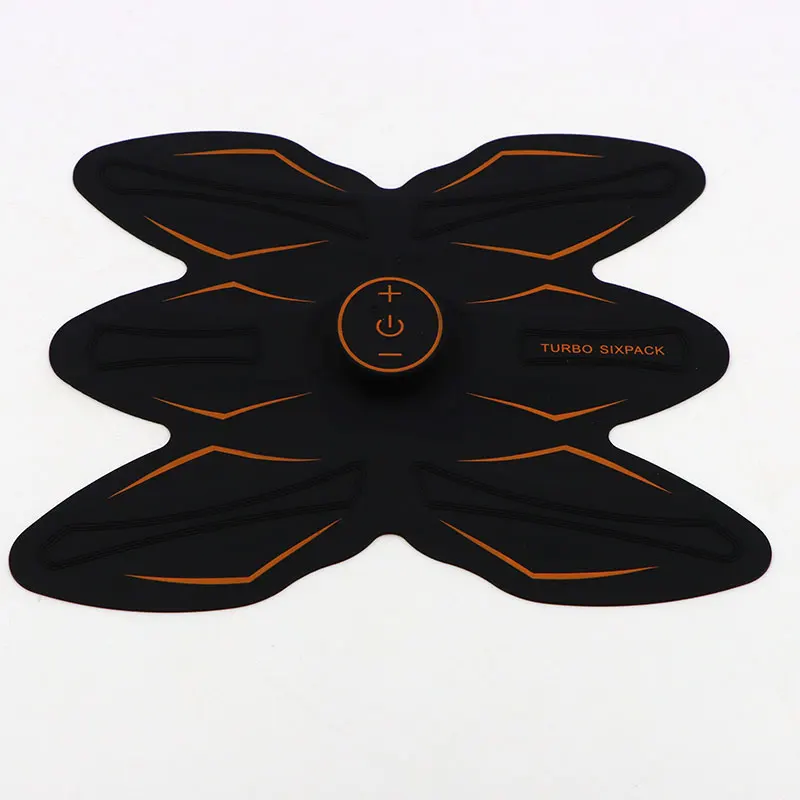

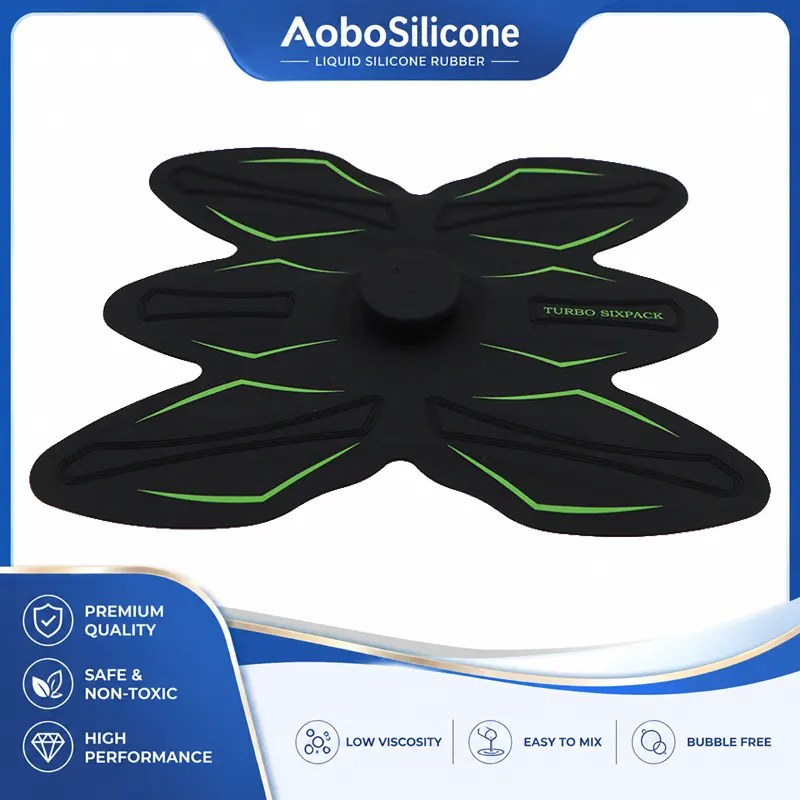

Miếng dán cơ bụng EMS Silicone

Miếng dán cơ bụng bằng silicon EMS phải làm được nhiều việc hơn là chỉ giữ một điện cực trên da. Đối với các nhóm mua sắm, thách thức thực sự là đạt được sự tiếp xúc ổn định với da, độ dẫn điện đáng tin cậy, tính linh hoạt thoải mái, tích hợp thành phần an toàn và sản xuất hàng loạt nhất quán cùng một lúc. Lựa chọn vật liệu kém hoặc đúc không được kiểm soát có thể dẫn đến áp suất tiếp xúc không đồng đều, dịch chuyển điện cực, rách silicon, liên kết kém hoặc hình thức không nhất quán giữa các lô sản xuất.

Tại sao LSR phù hợp với các ứng dụng miếng dán silicone EMS

Đối với các sản phẩm EMS có thể đeo được, silicone cần phải duy trì tính linh hoạt trong khi duy trì sự ổn định về kích thước trong quá trình uốn, kéo giãn và sử dụng hàng ngày nhiều lần. Silicon đúc nén thông thường có thể phù hợp với các hình dạng đơn giản, nhưng các cấu trúc phức tạp có thể đeo được thường yêu cầu kiểm soát chặt chẽ hơn về độ dày thành, hình học, giao diện liên kết và sản xuất tự động.

Cao su silicon lỏng mang lại một số lợi thế kỹ thuật cho loại ứng dụng này.

Đầu tiên, LSR có đặc tính dòng chảy tuyệt vời, cho phép vật liệu lấp đầy các khoang tương đối phức tạp và các khu vực có cấu trúc mịn với độ lặp lại cao. Điều này rất hữu ích khi miếng vá kết hợp các gân định vị, lỗ điện cực, giao diện vừa khít, các phần mỏng linh hoạt hoặc bảo vệ cáp tích hợp.

Thứ hai, LSR có thể được đúc thành các bề mặt mềm mại thích hợp để tiếp xúc với da trong thời gian dài. Tùy thuộc vào công thức, độ cứng có thể được lựa chọn để cân bằng độ linh hoạt, khả năng hỗ trợ và khả năng chống biến dạng.

Thứ ba, việc ép xung LSR có thể làm giảm số lượng các bộ phận riêng biệt trong một cụm thiết bị đeo được. Thay vì sử dụng nhiều ốc vít cơ học hoặc lớp kết dính, silicone có thể được đúc xung quanh các bộ phận đã chọn để tạo ra cấu trúc chức năng và bảo vệ tích hợp.

Đối với các thương hiệu đang phát triển thiết bị thể dục EMS có nhãn hiệu riêng, phương pháp này có thể đơn giản hóa việc lắp ráp và cải thiện tính nhất quán tổng thể của sản phẩm.

Hiệu suất vật liệu và giá trị kỹ thuật

Công thức silicone là một trong những biến số quan trọng nhất trong quá trình phát triển thiết bị đeo EMS. Hợp chất chính xác phải được lựa chọn tùy theo môi trường tiếp xúc với da dự kiến, các yêu cầu cơ học, cấu trúc thiết bị và thị trường mục tiêu.

Các đặc tính silicone điển hình liên quan đến ứng dụng này bao gồm:

● Cấu trúc linh hoạt và đàn hồi cho chuyển động cơ thể lặp đi lặp lại

● Bề mặt mềm mại thoải mái khi chạm vào

● Chống ẩm và mồ hôi tốt

● Khả năng chống chịu tốt với các điều kiện môi trường thông thường

● Hiệu suất ổn định khi uốn lặp đi lặp lại

● Tính nhất quán về kích thước tốt sau khi đúc

● Biến dạng thấp trong điều kiện sử dụng bình thường

● Khả năng tương thích phù hợp với quy trình lắp ráp điện tử khi được chỉ định đúng cách

Đối với các bộ phận tiếp xúc với da, việc lựa chọn vật liệu cũng cần xem xét các yêu cầu kiểm tra và quy định hiện hành của thị trường đích. Tùy thuộc vào cấu hình sản phẩm và các tuyên bố dự kiến, các thương hiệu có thể yêu cầu thử nghiệm liên quan đến các chất bị hạn chế, khả năng tương thích khi tiếp xúc với da hoặc các yêu cầu cụ thể khác dành cho sản phẩm.

Aobo Silicone có thể hỗ trợ khách hàng trong việc lựa chọn loại silicon, độ cứng, màu sắc, độ hoàn thiện bề mặt và quy trình sản xuất phù hợp dựa trên ứng dụng cuối cùng.

Ứng dụng điển hình

Miếng dán cơ bụng bằng silicon EMS có thể được thiết kế cho nhiều loại sản phẩm thể dục có thể đeo được của người tiêu dùng thay vì một cấu trúc thiết bị cố định duy nhất.

Các ứng dụng điển hình bao gồm:

Đai tập thể dục và máy tập bụng EMS

Cấu trúc silicon có thể được tích hợp với các khu vực điện cực, mô-đun điều khiển, đầu nối và hệ thống buộc chặt có thể điều chỉnh để tạo ra giao diện luyện tập bụng linh hoạt.

Thiết bị kích thích cơ bắp cầm tay

Các miếng dán silicon nhỏ gọn có thể được thiết kế xung quanh các mô-đun điện tử nhẹ dành cho các sản phẩm thể dục và chăm sóc sức khỏe di động.

Thiết bị đeo thể dục thông minh

Đối với các sản phẩm kết hợp EMS với cảm biến, kết nối Bluetooth, mô-đun sạc hoặc hệ thống điều khiển kỹ thuật số, silicone có thể đóng vai trò vừa là giao diện bảo vệ vừa là thành phần linh hoạt bên ngoài.

Điện tử tiêu dùng nhãn hiệu riêng

Chủ sở hữu thương hiệu có thể yêu cầu tùy chỉnh kích thước, màu sắc, logo, kết cấu và bao bì trong khi vẫn giữ cấu trúc chức năng cơ bản nhất quán. Khuôn silicon rất phù hợp với các chương trình OEM/ODM này.

Cân nhắc về thiết kế và tùy chỉnh

Thiết kế của bộ phận silicon EMS nên bắt đầu bằng việc lắp ráp hoàn chỉnh thay vì chỉ riêng bộ phận silicon.

Lựa chọn độ cứng

Độ cứng của silicone ảnh hưởng đến sự thoải mái, tính linh hoạt, khả năng chống biến dạng và khả năng xử lý. Vật liệu mềm hơn có thể cải thiện tính linh hoạt và sự phù hợp của da, trong khi độ cứng cao hơn có thể cung cấp thêm hỗ trợ về cấu trúc.

Do đó, độ cứng khuyến nghị phải được xác định theo hình dạng miếng vá, phương pháp buộc chặt, thiết kế điện cực và các điều kiện sử dụng dự kiến.

Tích hợp điện cực

Vị trí điện cực và độ phơi sáng là những cân nhắc thiết kế quan trọng. Khuôn silicon phải duy trì sự liên kết điện cực chính xác đồng thời ngăn chặn những chuyển động không mong muốn trong quá trình lắp ráp hoặc sử dụng.

Tùy thuộc vào kiến ​​trúc, Aobo Silicone có thể hỗ trợ đúc silicon xung quanh hoặc liền kề với các bộ phận dẫn điện, với cấu hình cuối cùng được xác định bởi thiết kế điện tử.

Độ dày và vùng linh hoạt

Độ dày silicon không đồng đều có thể ảnh hưởng đến tính linh hoạt và hiệu suất đúc. Các khu vực bị uốn cong nhiều lần cần được thiết kế với các chuyển tiếp thích hợp để giảm sự tập trung ứng suất.

Các phần mỏng, chuyển tiếp cạnh, tính năng định vị và vùng kết nối gia cố đều phải được xem xét trong quá trình thiết kế khuôn.

Hoàn thiện bề mặt

Bề mặt bên ngoài có thể được tùy chỉnh với các kết cấu, mức độ bóng, lớp hoàn thiện mờ, hoa văn nổi hoặc đặc điểm thương hiệu khác nhau. Xử lý bề mặt nên được lựa chọn theo cả yêu cầu về ngoại hình và làm sạch.

Xây dựng thương hiệu

Khách hàng OEM có thể chỉ định:

● Dập nổi hoặc gỡ lỗi logo

● Màu tùy chỉnh

● Kết cấu bề mặt

● Đánh số bộ phận

● Cấu hình đóng gói

● Kích thước tùy chỉnh

● Cấu trúc thương hiệu rập khuôn

Việc kết hợp màu Pantone có thể được hỗ trợ cho các dự án có nguyên tắc thương hiệu đã được thiết lập.

Quy trình sản xuất

Aobo Silicone sử dụng quy trình sản xuất có cấu trúc cho các thành phần silicon tùy chỉnh.

1. Bản vẽ và đánh giá DFM

Trước khi tạo công cụ, các kỹ sư xem xét bản vẽ 2D, mô hình 3D, yêu cầu lắp ráp, định vị điện cực, độ dày thành, điều kiện nháp và các kích thước quan trọng của khách hàng.

Mục tiêu là xác định các vấn đề tiềm ẩn về đúc và lắp ráp trước khi chế tạo khuôn.

2. Chuẩn bị vật liệu silicon

Vật liệu LSR được chỉ định được chuẩn bị theo yêu cầu về hiệu suất và tuân thủ của khách hàng. Các đặc tính của vật liệu như độ cứng, màu sắc và hệ thống xử lý được kiểm soát trong quá trình sản xuất.

3. Phát triển khuôn mẫu chính xác

Khuôn được thiết kế theo hình dạng phần cuối cùng và khối lượng sản xuất. Vị trí cổng, lỗ thông hơi, đường phân khuôn, phần chèn và điều kiện tháo khuôn được xem xét trong quá trình phát triển.

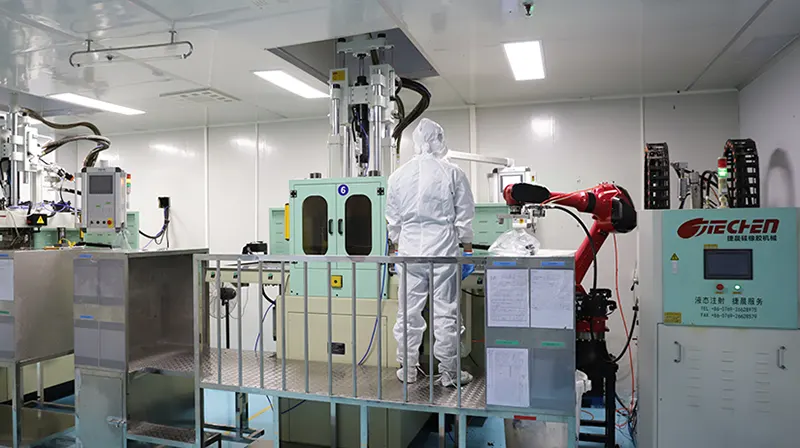

4. Đúc phun LSR

Silicone lỏng được bơm vào khuôn trong điều kiện xử lý được kiểm soát. So với các thành phần silicone được lắp ráp thủ công, việc đúc LSR tự động mang lại tính nhất quán về hình học và sản xuất có thể lặp lại nhiều hơn.

5. Tích hợp thành phần và ép xung

Khi cần thiết, silicone có thể được đúc xung quanh các vật chèn được chỉ định hoặc các cấu trúc tích hợp. Phương pháp ép xung chính xác phụ thuộc vào các thành phần điện, vật liệu nền và thiết kế cơ khí.

6. Cắt tỉa và hoàn thiện

Sau khi đúc, các bộ phận được kiểm tra và hoàn thiện để loại bỏ cặn đúc hoặc cặn đúc không mong muốn. Bề mặt thẩm mỹ được kiểm tra các khuyết tật có thể ảnh hưởng đến sản phẩm đeo cuối cùng.

7. Kiểm tra và đóng gói

Các thành phần hoàn thiện phải trải qua quá trình kiểm tra kích thước và hình ảnh trước khi đóng gói. Bao bì và nhận dạng tùy chỉnh cũng có thể được cung cấp cho khách hàng OEM.

Các thông số kỹ thuật chính

Các thông số sau đây có thể được sử dụng làm tài liệu tham khảo sơ bộ cho các thành phần silicone EMS. Thông số kỹ thuật cuối cùng phải được xác nhận theo yêu cầu thử nghiệm và thiết kế sản phẩm.

*Giá trị thực tế phụ thuộc vào hợp chất silicon được chọn, cấu trúc sản phẩm và phương pháp thử nghiệm. Thông số kỹ thuật cuối cùng phải được thiết lập trong quá trình xác nhận kỹ thuật.

Kiểm soát chất lượng đối với các linh kiện đeo được của EMS

Tính nhất quán đặc biệt quan trọng đối với các sản phẩm thiết bị đeo vì sự thay đổi kích thước có thể ảnh hưởng đến việc lắp ráp thành phần và trải nghiệm người dùng.

Một quy trình kiểm soát chất lượng điển hình bao gồm kiểm tra nguyên liệu thô, phê duyệt sản phẩm đầu tiên, kiểm tra trong quá trình, lấy mẫu kích thước, kiểm tra bề ngoài và kiểm tra bao bì cuối cùng.

Đối với các dự án tùy chỉnh, các điểm kiểm soát chính có thể bao gồm:

Độ chính xác về kích thước: Các kích thước quan trọng được kiểm tra dựa trên bản vẽ đã được phê duyệt.

Ngoại hình: Kiểm tra ô nhiễm bề mặt, bong bóng, đèn flash, biến dạng, độ lệch màu và khuyết tật đúc.

Hiệu suất cơ học: Các đặc tính kéo, giãn dài, chống rách và biến dạng có thể được đánh giá theo yêu cầu của dự án.

Khả năng tương thích khi lắp ráp: Các thành phần silicon được kiểm tra khả năng kết nối giữa các bộ phận cơ khí và điện tử.

Tính nhất quán của lô: Các thông số sản xuất và hồ sơ kiểm tra được kiểm soát để giảm sự khác biệt giữa các lô sản xuất.

Đối với những khách hàng có yêu cầu về tài liệu chất lượng cụ thể, các tiêu chuẩn kiểm tra có thể được đưa vào kế hoạch chất lượng dự án trước khi sản xuất hàng loạt.

Nhóm mua sắm nên xác nhận những gì trước khi đặt hàng

Khi tìm nguồn cung ứng thành phần silicone EMS, nhóm mua hàng nên tránh đánh giá nhà cung cấp chỉ dựa trên đơn giá.

Câu hỏi quan trọng hơn là liệu nhà cung cấp có thể hỗ trợ toàn bộ chu trình phát triển hay không.

Hỏi nhà sản xuất:

1.Họ có thể làm việc trực tiếp từ các tệp 3D và bản vẽ kỹ thuật không?

2. Họ có thể đề xuất độ cứng silicone dựa trên ứng dụng thực tế không?

3. Họ có thể hỗ trợ ép khuôn LSR hoặc đúc khuôn không?

4. Các kích thước quan trọng được kiểm soát như thế nào trong quá trình sản xuất hàng loạt?

5. Họ có thể cung cấp màu sắc, họa tiết và logo tùy chỉnh không?

6. Họ có thể hỗ trợ lấy mẫu nguyên mẫu trước khi sản xuất hàng loạt không?

7. Họ có thể cung cấp tài liệu và tài liệu tuân thủ không?

8. Họ có thể duy trì chất lượng ổn định qua các đơn đặt hàng lặp lại không?

Đối với các dự án OEM/ODM, một nhà cung cấp có khả năng kết hợp hỗ trợ phát triển khuôn mẫu, đúc silicon, hoàn thiện, kiểm tra và lắp ráp có thể giảm đáng kể sự phối hợp giữa nhiều nhà cung cấp.

Kinh nghiệm dự án: Từ nguyên mẫu đến sản xuất

Một dự án khách hàng điển hình bắt đầu với ý tưởng về thiết bị EMS hiện có thay vì thiết kế silicon sẵn sàng sản xuất.

Ví dụ: ban đầu một thương hiệu điện tử thể dục có thể cung cấp mô hình 3D bao gồm thân silicon, vị trí điện cực, giao diện cáp linh hoạt và mô-đun điều khiển. Trong quá trình xem xét DFM, nhà sản xuất có thể xác định độ dày thành xung quanh khu vực đầu nối không đủ và nồng độ ứng suất quá mức gần mép của miếng vá.

Thay vì trực tiếp sản xuất thiết kế ban đầu, hình học silicon có thể được điều chỉnh bằng cách gia cố vùng đầu nối, tối ưu hóa các vùng chuyển tiếp và sửa đổi cấu trúc khuôn. Các mẫu nguyên mẫu sau đó được sản xuất để lắp ráp và kiểm tra độ vừa vặn.

Sau khi khách hàng xác nhận mẫu, các thông số sản xuất sẽ được cố định và công cụ được chuyển sang sản xuất hàng loạt có kiểm soát. Cách tiếp cận này giúp giảm nguy cơ phát hiện các vấn đề về đúc hoặc lắp ráp chỉ sau khi bắt đầu sản xuất số lượng lớn.

Đối với những thương hiệu có kế hoạch đặt hàng lặp lại dài hạn, lợi ích không chỉ đơn giản là lô hàng đầu tiên. Giá trị lớn hơn là duy trì cùng thông số kỹ thuật vật liệu, cấu hình khuôn, tiêu chí kiểm tra và tiêu chuẩn bề ngoài trong các hoạt động sản xuất trong tương lai.

Tại sao chọn Aobo Silicone?

Aobo Silicone tập trung vào sản xuất silicone tùy chỉnh cho khách hàng OEM và ODM. Công ty kết hợp việc lựa chọn vật liệu silicon, phát triển khuôn mẫu, ép phun LSR, ép xung, kiểm tra và hỗ trợ sản xuất trong một quy trình sản xuất.

Đối với miếng dán cơ bụng bằng silicon EMS, khách hàng có thể tùy chỉnh độ cứng, kích thước, màu sắc, logo, kết cấu, cấu trúc và bao bì của vật liệu theo thiết kế cuối cùng của thiết bị.

Trọng tâm không chỉ đơn giản là sản xuất một bộ phận silicon mà còn là tạo ra một bộ phận hoạt động đáng tin cậy trong bộ lắp ráp sản phẩm EMS hoàn chỉnh của khách hàng.

Câu hỏi thường gặp

Miếng dán silicon có thể được tùy chỉnh cho phù hợp với thiết bị EMS hiện tại của chúng tôi không?

Đúng. Công cụ tùy chỉnh có thể được phát triển theo bản vẽ 2D, mô hình 3D, mẫu hoặc yêu cầu chức năng do khách hàng cung cấp.

Độ cứng silicon nào được khuyến khích?

Không có độ cứng duy nhất phù hợp cho mọi sản phẩm EMS. Shore A 20–80 có thể được coi là phạm vi phát triển chung, với lựa chọn cuối cùng dựa trên tính linh hoạt, tiếp xúc với da, cấu trúc buộc chặt, tích hợp điện cực và các yêu cầu cơ học.

Có thể ép silicone bằng linh kiện điện tử không?

Nó có thể tùy thuộc vào vật liệu thành phần, khả năng chịu nhiệt độ, hình học, yêu cầu liên kết và thiết kế điện. Việc lắp ráp phải được đánh giá trong quá trình DFM trước khi chế tạo dụng cụ.

Bạn có thể sản xuất mẫu trước khi sản xuất hàng loạt?

Đúng. Các mẫu nguyên mẫu có thể được phát triển để xác minh kích thước, kiểm tra lắp ráp, đánh giá bề ngoài và kiểm tra chức năng ban đầu trước khi sản xuất hàng loạt.

Màu silicone có thể phù hợp với màu thương hiệu của chúng tôi không?

Đúng. Màu sắc tùy chỉnh có thể được phát triển theo tài liệu tham khảo của Pantone hoặc các mẫu màu được khách hàng phê duyệt, tùy thuộc vào tính khả thi của vật liệu và sản xuất.

Sản phẩm có phù hợp cho các ứng dụng y tế không?

Thành phần này có thể được thiết kế cho các sản phẩm chăm sóc sức khỏe hoặc thể dục tiếp xúc với da, nhưng tính phù hợp đối với thiết bị y tế được quản lý phụ thuộc vào sản phẩm hoàn chỉnh, mục đích sử dụng, quy định hiện hành và thử nghiệm bắt buộc. Các tuyên bố y tế không nên được suy ra chỉ từ vật liệu silicon.

Chúng tôi nên cung cấp thông tin gì cho báo giá?

Thông tin hữu ích nhất bao gồm bản vẽ 3D/2D, kích thước, độ cứng silicon mục tiêu, số lượng đặt hàng hoặc hàng năm ước tính, yêu cầu về màu sắc, thông tin về điện cực hoặc hạt dao, độ hoàn thiện bề mặt, yêu cầu đóng gói và thị trường mục tiêu.

Bạn có hỗ trợ sản xuất OEM và ODM không?

Đúng. Aobo Silicone có thể hỗ trợ cả sản xuất OEM dựa trên thiết kế của khách hàng và phát triển ODM cho những khách hàng cần hỗ trợ về vật liệu, dụng cụ, cấu trúc và tối ưu hóa sản xuất.
